IW Live Pro

IWLive Pro是一款供水管网运营模型的实时模拟软件,它具备水力和水质模拟、蓄水量预测和泵站调度优化功能。


实时预测与校核

通过添加Demand Watch模块,IWLive能实现供水区域需水量预测。在24-48h预测需水量条件下运行模型,将得到实时预测管网运行模拟结果。实时SCADA数据和预测模拟结果的比对将证明IWLive的预测效果。

实时预警

在验证了IWLive预测效果后,若实时SCADA数据与模拟结果出现较大偏差,IWLive将认定异常情况。

应急方案模拟测试

在发现运营事故之后,可在IWLive里进行停泵维护、关阀等应急方案测试,寻求降低影响的最优方案,并为运营单位争取时间通知受影响用户群体,维护运营单位的声誉。

运营调度能耗优化

通过添加BalanceNet模块,IWLive能计算最优水泵调度规则,在满足供水需求的前提下,降低水泵能耗。

多主机并行计算

IWLive也允许多主机并行计算,这将大大提升多方案计算速度。



主要功能模块介绍

IWLive的安装部署需要先安装WS Pro作为计算引擎。在此基础上,IWLive系统本身可实现需水量预测、在线模拟和水泵调度优化计算,其主要功能模块包括Operator Client模块、DemandWatch模块和BalanceNet模块。各模块简介如下:

1. Operator Client (UI)

IWLive的模拟结果展示界面,供用户查看实时模型的模拟结果,同时可做简单的模型编辑和边界条件修改。

 2. DemandWatch

IWLive的需水量预测模块,以SCADA Historian历史数据库数据为输入数据训练和验证预测模型,实时在线预测未来最多7天的需水量。预测数据可作为IWLive Pro的预测需水量配置数据,支持IWLive运行短期未来模拟计算。

3. BalanceNet

IWLive的水泵优化调度计算模块,基于IWLive计算输出的短期预期模拟工况,运用遗传算法计算优化的调度命令,优化后的调度方案将满足用户定义的服务水平要求,同时实现管网运营成本的优化。

在线模拟系统架构及运行模式

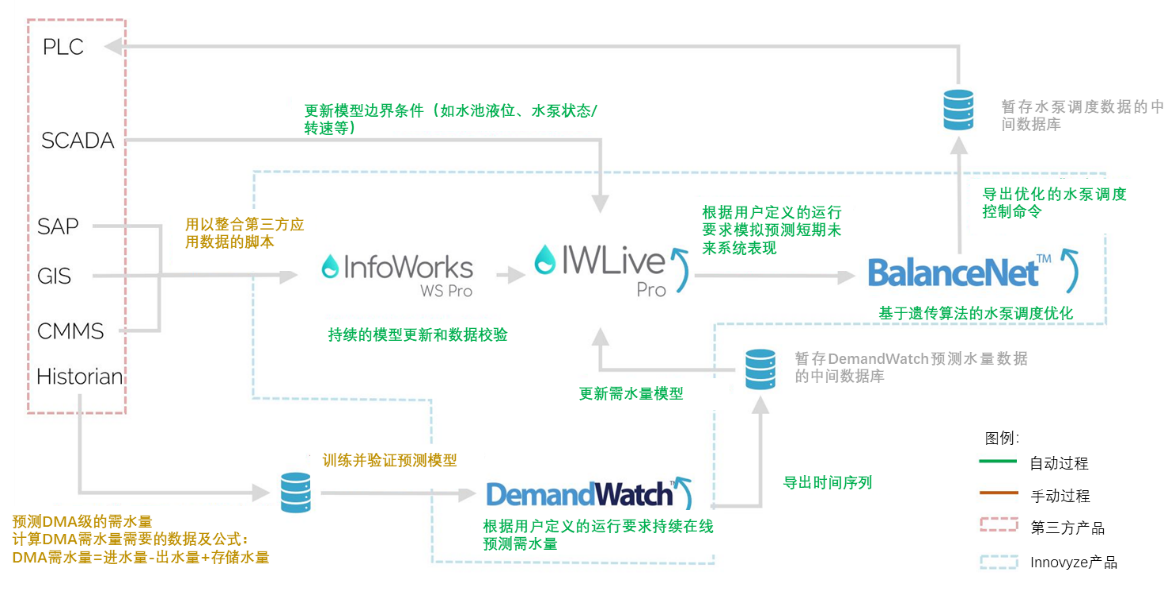

IWLive以WS Pro为计算引擎基础,搭载DemandWatch模块和BalanceNet模块,通过SCADA实时数据的同步更新,即可实现在线预测、模拟和优化调度。若通过脚本沟通系统与SAP、GIS和CMMS等第三方应用的数据,则可进一步实现WS Pro供水模型的实时在线更新。由BalanceNet模块计算输出的控制数据还能通过PLC自动控制水泵的启闭,部署优化方案。下图所示为集实时模型更新需水量预测实时模拟调度优化控制为一体的系统部署架构。

IW部署架构

访问Innovyze官网IW Live专页 (英文)
